Con una precipitación promedio que apenas alcanza los 0.76 mm anuales, Arica posee uno de los climas más áridos del planeta, condición que sumada a la alta concentración de sales en el perfil estratigráfico costero genera desafíos particulares para la cimentación superficial. La verificación in situ de la capacidad portante mediante el ensayo placa de carga (PLT) se convierte en una herramienta indispensable para proyectos que se desarrollan sobre las terrazas marinas y depósitos aluviales de la ciudad, donde la variabilidad lateral del subsuelo puede ser significativa. Esta prueba, ejecutada bajo la normativa NCh1508, permite obtener curvas de asentamiento reales frente a cargas controladas, un dato crítico cuando se trabaja a escasos metros del nivel freático en el sector del Morro o en la expansión urbana hacia el valle de Azapa, donde los suelos finos salinos requieren parámetros de deformación mucho más precisos que los derivados de correlaciones indirectas.
La determinación directa del módulo de reacción (k30) en suelos con costras salinas evita sobredimensionamientos costosos en las fundaciones de Arica.
Procedimiento y alcance
Contexto geotécnico local
Un depósito de almacenamiento de ácido sulfúrico proyectado sobre la terraza costera norte de Arica presentó asentamientos diferenciales imprevistos durante la prueba de carga inicial. La excavación reveló lentes de arena fina limpia intercalados con arcillas expansivas salinas, un contraste que los ensayos de penetración estándar no lograron resolver con la resolución necesaria. El ensayo placa de carga (PLT) aplicado directamente sobre el horizonte crítico evidenció una caída abrupta en el módulo de reacción, pasando de 45 MPa/m en la zona competente a menos de 18 MPa/m en el lente problemático. Este diagnóstico evitó el colapso operacional de la losa de cimentación al permitir un tratamiento localizado de mejoramiento del terreno que incluyó una sustitución parcial del material y la implementación de una losa de cimentación rigidizada con vigas de atado en la zona de transición.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: info@geotecnia1.vip

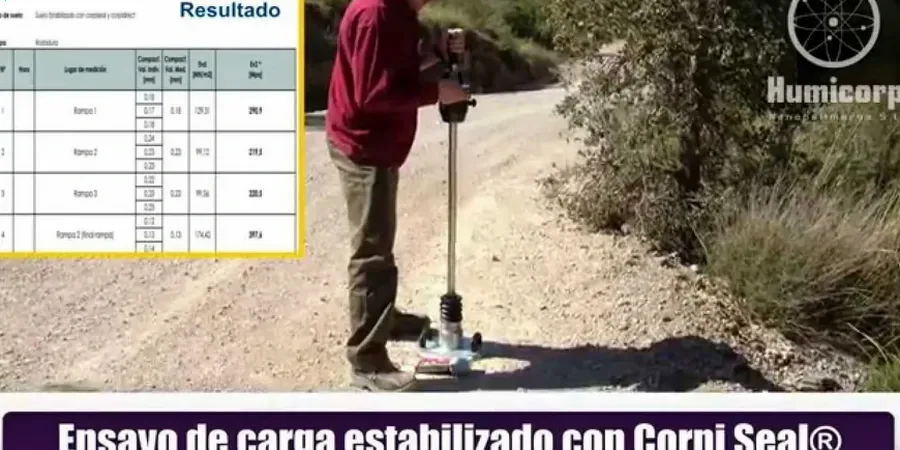

Video explicativo
Normativa técnica vigente
NCh1508.Of2012 - Geotecnia - Ensayo de placa de carga, NCh3171 - Diseño estructural - Disposiciones generales, NCh433.Of1996 Mod.2009 - Diseño sísmico de edificios, NCh2369.Of2003 - Diseño sísmico de estructuras e instalaciones industriales
Servicios técnicos asociados
Verificación PLT para zapatas aisladas
Aplicamos ciclos de carga-descarga para obtener el módulo de deformación elástico y la capacidad de soporte última del estrato de apoyo en proyectos de vivienda y edificación en altura.
Evaluación de losas industriales
Determinamos el coeficiente de balasto (k) necesario para el diseño de pavimentos de hormigón y losas de alta resistencia en plantas de proceso y bodegas logísticas.
Control de rellenos compactados
Verificamos la eficiencia de la compactación en terraplenes y rellenos estructurales mediante PLT, especialmente en suelos con presencia de sales que alteran la curva Proctor estándar.
Correlación con CPT y SPT en suelos áridos
Realizamos el ensayo CPT para obtener perfiles continuos de resistencia por punta y fricción, los cuales contrastamos con los resultados del PLT para calibrar modelos de asentamiento específicos de la zona de Arica.
Parámetros típicos
Preguntas comunes
¿Qué profundidad de investigación efectiva tiene el ensayo PLT en los suelos arenosos de Arica?
El bulbo de presiones bajo la placa se extiende hasta una profundidad de 1.5 a 2 veces el diámetro de la placa utilizada. Con una placa de 60 cm de diámetro se investiga aproximadamente entre 0.9 y 1.2 metros de profundidad. Si el estrato de apoyo es homogéneo en ese espesor, los parámetros de deformación son representativos; en caso de estratificación fina se recomienda complementar con una calicata de inspección previa.
¿Cuál es el costo de un ensayo de placa de carga en Arica?
El precio del ensayo de placa de carga (PLT) en la región de Arica se sitúa en un rango de $411.000 a $586.000, dependiendo de la cantidad de ciclos de carga y el diámetro de placa requerido. Este valor incluye la movilización del equipo de reacción, el sistema de gato hidráulico con celda calibrada y el informe con las curvas tensión-deformación según NCh1508.
¿Cómo afecta la alta salinidad del suelo de Arica a los resultados del PLT?
Las costras salinas cementadas por carbonatos y sulfatos pueden generar una rigidez inicial artificialmente alta que no se mantiene bajo cargas sostenidas o en presencia de humedad. Durante el ensayo se aplican escalones de carga con tiempos de estabilización prolongados para identificar posibles deformaciones diferidas por disolución de sales, y los resultados se entregan con el módulo de reacción corregido por fluencia lenta cuando la normativa lo exige.
