La geología de Arica está marcada por la desembocadura del río San José y los depósitos eólicos del desierto costero, lo que genera perfiles de suelo con una mezcla compleja de arenas finas, limos salinos y horizontes de grava arrastrados por aluviones esporádicos. El análisis granulométrico por tamizado más hidrómetro permite separar estas fracciones con precisión, determinando el porcentaje de finos que, en esta zona sísmica activa, condiciona el potencial de licuefacción y la capacidad de soporte. A diferencia de un simple ensayo de campo, la combinación de tamices ASTM y la prueba del hidrómetro según NCh1508 revela la distribución completa de partículas, desde las gravas gruesas (>4.75 mm) hasta las arcillas coloidales (<0.002 mm). En proyectos de vialidad sobre la Ruta 5 Norte o cimentaciones en el sector del valle de Azapa, este dato es crítico porque la presencia de sales solubles en los finos puede alterar la clasificación USCS con el tiempo si no se lava la muestra antes del tamizado. Para obra en suelos con alto contenido de finos no plásticos, complementamos la clasificación con el ensayo de límites de Atterberg y, cuando se requiere la respuesta dinámica del perfil, el ensayo triaxial aporta los parámetros de resistencia necesaria.
En las arenas eólicas de Arica, un coeficiente de uniformidad menor a 3 puede ser la diferencia entre un suelo estable y uno licuable durante un sismo.
Procedimiento y alcance
Contexto geotécnico local
Con una altitud que va desde el nivel del mar hasta los 500 metros en los faldeos del Morro de Arica, la ciudad concentra su infraestructura sobre sedimentos no consolidados del Cuaternario. El riesgo técnico de omitir un análisis granulométrico completo en esta zona se manifiesta en la subestimación de la fracción fina salina: un suelo clasificado en campo como arena limosa (SM) podría comportarse como un limo de alta plasticidad (MH) al saturarse, colapsando su estructura y provocando asentamientos diferenciales. En el borde costero, la socavación de cimentaciones de muros de contención se acelera cuando el D15 del suelo no cumple con el criterio de filtro de Terzaghi respecto al material de relleno. Además, para las obras de pavimentación en el sector del casco histórico, la distribución granulométrica define la susceptibilidad al bombeo de finos bajo cargas repetidas de tráfico. El ensayo del hidrómetro es la única herramienta que revela la verdadera proporción de arcilla, un dato que, según la NCh433, modifica la categoría sísmica del suelo de fundación y, por tanto, el espectro de diseño adoptado por el ingeniero estructural.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: info@geotecnia1.vip
Normativa técnica vigente
NCh1508.Of2008 - Geotecnia - Análisis granulométrico por tamizado e hidrómetro, NCh433.Of1996 Mod.2009 - Diseño sísmico de edificios, NCh2369.Of2003 - Diseño sísmico de estructuras e instalaciones industriales, NCh3171 - Suelos - Clasificación USCS según granulometría y plasticidad
Servicios técnicos asociados

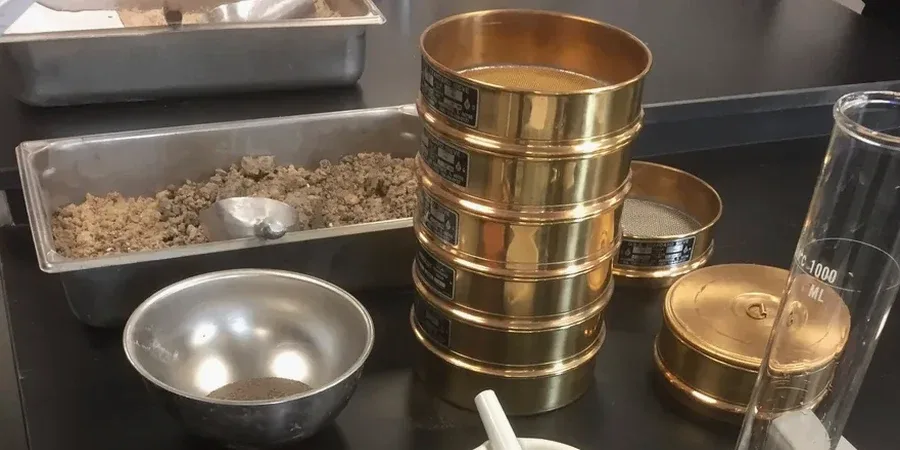

Tamizado mecánico por vía húmeda
Lavado de la muestra sobre tamiz N°200 para disgregar sales y obtener el porcentaje real de finos. Secado y vibrado en columna de tamices con registro de masa retenida en cada fracción.
Ensayo de hidrómetro con dispersante químico
Sedimentación de la fracción fina con hexametafosfato de sodio, midiendo la densidad de la suspensión a intervalos normalizados. Corrección por temperatura y menisco para trazar la curva hasta 0.001 mm.
Clasificación USCS y cálculo de coeficientes
Integración de las curvas de tamizado e hidrómetro para obtener una distribución continua. Cálculo de Cu, Cc y clasificación según ASTM D2487 para definir el grupo de suelo y su aptitud como material de construcción.
Parámetros típicos
Preguntas comunes
¿Qué diferencia hace el lavado de la muestra en suelos salinos de Arica?
En los suelos del desierto costero de Arica, las sales como cloruros y sulfatos cementan artificialmente las partículas finas formando grumos que el tamizado en seco no puede separar. Al lavar la muestra sobre el tamiz N°200, se disuelven esos puentes salinos y se obtiene el porcentaje real de finos. Si se omite este paso, un suelo que en campo parece una arena gruesa podría clasificarse erróneamente como SP cuando en realidad es un SC con consecuencias graves en el diseño de filtros y drenajes.
¿Cuál es el costo de un análisis granulométrico completo con hidrómetro en Arica?
El precio de un análisis granulométrico completo, que incluye tamizado por vía húmeda más ensayo de hidrómetro, se sitúa entre $44.000 y $77.000 pesos chilenos, dependiendo de si se requiere la clasificación USCS integrada y el informe de coeficientes de gradación. Las muestras con alto contenido de sales o materia orgánica pueden requerir pretratamiento adicional.
¿En qué casos la NCh433 exige conocer la granulometría completa del suelo de fundación?
La NCh433 clasifica el suelo de fundación en tipos A, B, C, D y E según la velocidad de onda de corte y las propiedades índice, entre ellas la granulometría. Para definir si un suelo es tipo C, D o E es indispensable conocer el porcentaje de finos, el D50 y la plasticidad. Un suelo con más del 50% de finos plásticos puede ser clasificado como tipo D o E, lo que modifica el factor de amplificación sísmica y la demanda espectral de diseño.
