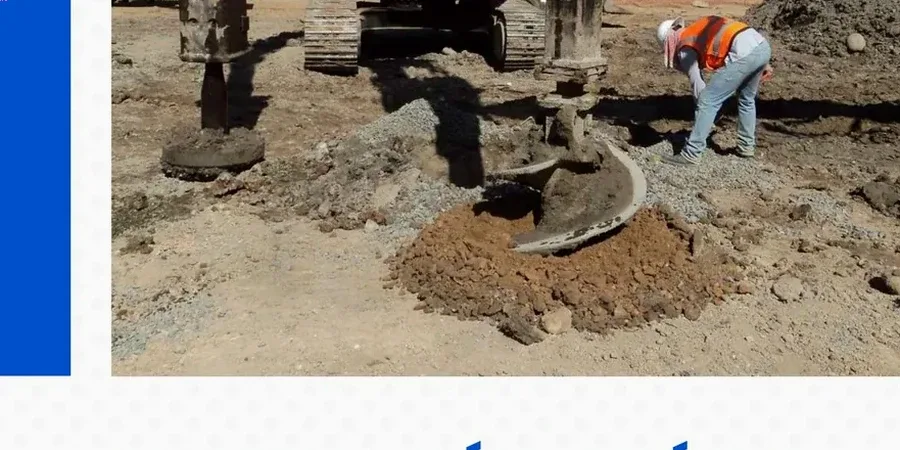

La NCh433 y la NCh2369 son el punto de partida para cualquier cimentación en el norte de Chile, pero en Arica la ecuación es más compleja. La ciudad está a 18 metros sobre el nivel del mar, sobre depósitos de arenas limosas y costras salinas que se vuelven inestables con un sismo severo. Diseñamos columnas de grava evaluando la densidad relativa del suelo natural con datos del ensayo CPT en la terraza costera, y luego modelamos la malla de inclusiones para que el conjunto suelo-columna resista sin licuar. El equipo técnico opera bajo un sistema de gestión acreditado ISO 9001, aplicando los criterios de Priebe para el factor de mejora, y ajustando el diámetro y espaciamiento a la demanda estructural de cada proyecto en la Región de Arica y Parinacota.
En suelos salinos de Arica, las columnas de grava funcionan como drenes verticales que disipan la presión de poros en menos de 30 segundos durante un sismo.
Procedimiento y alcance
Contexto geotécnico local
En una obra en el sector de la Pampa Nueva, cerca del aeropuerto de Chacalluta, encontramos lentes de arena suelta a 4 metros de profundidad que no habían sido detectados en un reconocimiento superficial. El contratista ya tenía las zapatas armadas sobre un mejoramiento tradicional de suelo-cemento. Al revisar la estratigrafía real con penetraciones estáticas, el escenario de licuefacción bajo la NCh433 era inminente. Rediseñamos la cimentación incorporando columnas de grava con un factor de sustitución del 25%, compactando la arena suelta por desplazamiento y creando un camino de drenaje para el exceso de presión intersticial. La alternativa era un pilotaje profundo, pero el costo y el plazo se disparaban. El tratamiento con columnas resolvió la capacidad de soporte y el potencial de licuefacción en Arica, una zona sísmica donde la aceleración máxima efectiva puede superar los 0.40g.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: info@geotecnia1.vip
Normativa técnica vigente
NCh2369.Of2003 - Diseño sísmico de estructuras e instalaciones industriales, NCh433.Of1996 Mod.2009 - Diseño sísmico de edificios, NCh1508.Of2014 - Geotecnia - Estudio de mecánica de suelos, NCh3171 - Diseño estructural - Cargas de viento (para estructuras esbeltas sobre columnas)
Servicios técnicos asociados
Diseño Geotécnico de Malla de Columnas
Calculamos el factor de sustitución, espaciamiento, diámetro y longitud de las inclusiones granulares. Modelamos en elementos finitos la interacción suelo-columna bajo carga estática y sísmica, entregando planos con la geometría exacta de la malla triangular o cuadrada.
Control de Calidad y Ensayos de Recepción
Ejecutamos ensayos de carga sobre columna aislada y sobre el composite mejorado. Verificamos la compactación del material granular con ensayos de cono arena y controlamos la verticalidad mediante monitoreo de instalación en tiempo real.
Análisis de Licuefacción y Drenaje
Evaluamos el potencial de licuefacción en arenas limosas de Arica bajo la NCh433. Las columnas actúan como drenes verticales; calculamos el tiempo de disipación de presión de poros y la reducción del riesgo de flujo lateral en terrenos cercanos a la línea de costa.
Parámetros típicos
Preguntas comunes
¿En qué tipo de suelo de Arica funcionan mejor las columnas de grava?
Funcionan muy bien en las arenas limosas y limos arenosos de la terraza costera de Arica, así como en los suelos salinos del valle. Son efectivas en suelos granulares sueltos con finos menores al 15%. Si el contenido de finos plásticos supera ese valor, el drenaje se ralentiza y hay que evaluar combinaciones con precarga o drenes prefabricados.
¿Cuánto cuesta el diseño de un tratamiento con columnas de grava?
El servicio de diseño de columnas de grava en Arica se mueve entre $734.000 y $2.645.000, dependiendo de la superficie a tratar, la cantidad de sondeos de verificación y la complejidad del modelo numérico. Incluye la memoria de cálculo, los planos de malla y la especificación técnica del material granular.
¿Qué ventaja tienen sobre los pilotes de grava compactada convencional?
La principal ventaja es la capacidad de drenaje y la reducción del potencial de licuefacción, algo que un pilote rígido no resuelve. Además, las columnas de grava mejoran el terreno en masa, no solo transmiten carga a un estrato profundo. En Arica, con sismos frecuentes, el control de asentamientos diferenciales y la disipación de presión de poros es crítico.
¿Cómo verifican que la columna quedó bien compactada?
Hacemos ensayos de carga estática sobre una columna de prueba al inicio del trabajo, y luego un control de recepción por lotes. Medimos el diámetro real, la verticalidad y extraemos muestras de grava para granulometría. También podemos hacer ensayos CPT entre columnas para verificar que la densidad relativa del suelo entre inclusiones subió al nivel de diseño.
