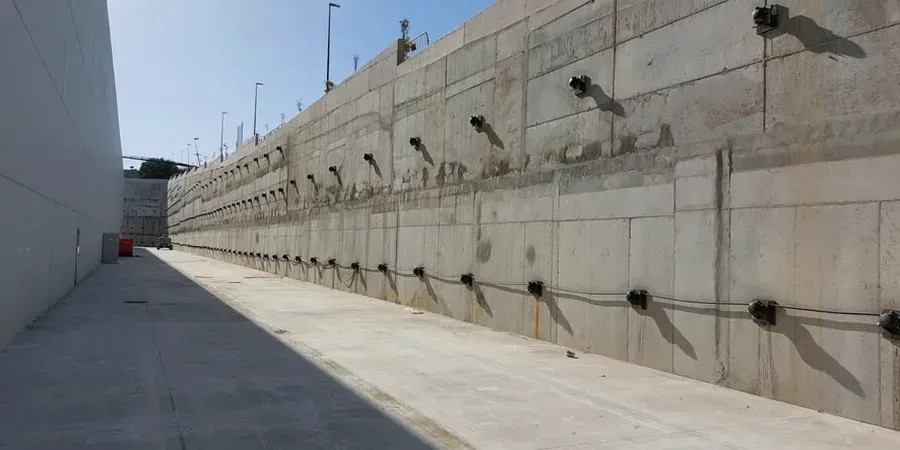

La semana pasada revisábamos los planos de una ampliación portuaria en el sector del Morro. El proyecto exigía contener un talud de 18 metros en suelo granular denso, justo donde la terraza costera encuentra el escape del cerro. La solución no admitía error: anclajes postensados de barra con protección anticorrosión Clase II, calculados para una vida útil de 50 años en ambiente marino. En Arica, donde la humedad relativa media anual ronda el 72% y la brisa salina es constante, el diseño de anclajes activos y pasivos exige criterios que van mucho más allá del cálculo de carga última. Nuestro equipo combina el conocimiento del perfil sedimentario local, compuesto por intercalaciones de arenas eólicas y depósitos aluviales, con la verificación en laboratorio de los parámetros de fricción suelo-lechada. Cuando el macizo presenta lentes de ceniza volcánica, como ocurre en varios puntos del valle de Azapa, complementamos la caracterización con un ensayo de penetración CPT para ajustar la longitud de bulbo sin sobredimensionar el sistema.
Un bulbo de 6 metros bien ejecutado en arena densa de Arica puede transferir 80 toneladas sin pérdida de tensión si la lechada respeta la relación a/c de diseño.
Procedimiento y alcance
Contexto geotécnico local
Arica registró intensidades de VIII en la escala de Mercalli durante el terremoto de 1868, y los sismos de 1987 y 2001 dejaron claro que la amplificación en depósitos de arena suelta es un factor de riesgo real. Un anclaje mal diseñado en este contexto no se traduce en una deformación milimétrica: puede significar la pérdida de contención de un muro de suelo reforzado o la falla progresiva de una excavación junto a infraestructura portuaria. El problema más frecuente que detectamos en obra es la subestimación de la corrosión bajo tensión en ambientes salinos. Una barra Dywidag sin protección adecuada, expuesta a ciclos de humectación-secado con cloruros, pierde sección útil en menos de tres años. Por eso exigimos ensayos de aceptación en sitio sobre al menos el 10% de los anclajes instalados, con célula de carga monitoreada durante las primeras 72 horas tras el tesado. Si la relajación supera el 5% de la carga de bloqueo, se investiga la integridad del bulbo antes de continuar con la producción.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: info@geotecnia1.vip
Video explicativo
Normativa técnica vigente
NCh2369: Diseño sísmico de estructuras e instalaciones industriales, NCh433.Of1996 mod.2012: Diseño sísmico de edificios, NCh1508: Geotecnia – Estudio de suelos (aplicable a caracterización previa), BS 8081:2015: Código de práctica para anclajes al terreno (norma internacional de referencia), NCh3171: Diseño estructural – Disposiciones generales (criterios de combinaciones de carga)
Servicios técnicos asociados
Diseño de anclajes activos postensados
Cálculo de capacidad última, longitud de bulbo, separación entre anclajes y fuerza de bloqueo. Incluye especificación de protección anticorrosión según agresividad del ambiente (Clase I o II) y detalle de placa de apoyo con verificación al punzonamiento del muro.
Diseño de anclajes pasivos (barra o cable)
Solución económica para muros de contención en suelos competentes. Se dimensiona la longitud libre y empotrada según la resistencia al arrancamiento del terreno, verificando la compatibilidad de deformaciones con el resto de la estructura de contención.
Ensayos de recepción y control de tesado en obra
Aplicamos protocolos de ensayo de investigación, idoneidad y aceptación según BS 8081. Monitoreamos la relajación con célula de carga eléctrica y registramos la curva carga-desplazamiento para cada anclaje del lote de control.
Parámetros típicos
Preguntas comunes
¿Cuál es el costo estimado del diseño de anclajes para un proyecto en Arica?
El diseño estructural de anclajes activos o pasivos, incluyendo memoria de cálculo, planos de detalle y especificaciones técnicas, tiene un rango de precio entre $549.000 y $2.046.000 según la envergadura del proyecto. Factores como la cantidad de líneas de anclaje, la complejidad geotécnica del perfil y la necesidad de ensayos de verificación en sitio ajustan el valor final.
¿Qué diferencia hay entre un anclaje activo y uno pasivo?
El anclaje activo se tesa inmediatamente después de la ejecución del bulbo, aplicando una carga de bloqueo que comprime el muro o la estructura contra el terreno. El anclaje pasivo no recibe carga hasta que el terreno se deforma y moviliza la resistencia del tendón, funcionando de forma similar a una armadura embebida que trabaja por fricción y adherencia.
¿Qué normativa aplican para el diseño de anclajes en Chile?
La normativa chilena no tiene un código específico para anclajes, por lo que aplicamos los criterios de la NCh2369 para las combinaciones de carga sísmica junto con la BS 8081:2015 como estándar internacional de referencia. La resistencia de materiales se verifica según NCh3171 y los ensayos de suelo previos se ejecutan bajo los lineamientos de la NCh1508.
¿Cómo garantizan la durabilidad de los anclajes en ambiente marino?
En el borde costero de Arica especificamos protección Clase II con doble barrera: vaina corrugada de polietileno inyectada con lechada interior y lechada exterior en toda la longitud libre, más un capuchón obturador en el extremo del bulbo. El acero de pretensado es grado 270 ksi con baja relajación, y la placa de apoyo recibe pintura epóxica de altos sólidos para resistir la niebla salina.
